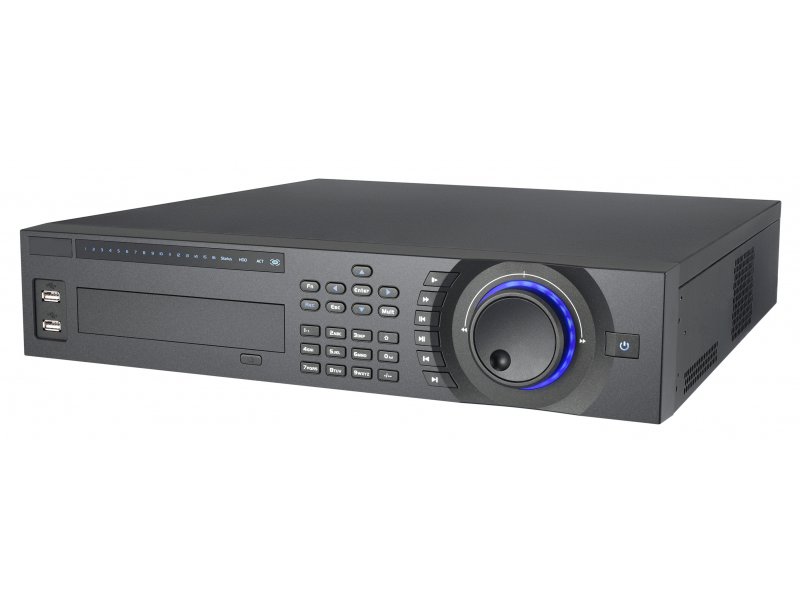

Rejestrator hybrydowy BCS-1604HF-U

Home PRODUKTY ARCHIWALNE › Rejestrator hybrydowy BCS-1604HF-U

Rejestrator hybrydowy BCS-1604HF-U

Niedostępny (wycofany z produkcji)
  • Symbol: bcs1604hfu
  • Rejestrator hybrydowy 32 kanałowy (16 kamer analogowych i 16 kamer IP megapikselowych)

  • Pełny opis
Rejestrator hybrydowy BCS-1604HF-U przeznaczony jest do współpracy zarówno z kamerami analogowymi, jak również z kamerami IP.

Model 1604HF-U obsługuje 32 kamery (16 kamer analogowych i do 16 kamer IP megapikselowych).

OBSŁUGA 16 KAMER ANALOGOWYCH
     Zapis kanałów analogowych odbywa się z najwyższymi parametrami Full D1 czyli z prędkością 25 kl./sek przy rozdzielczości D1 704x576px (czyli łączna prędkość dla wszystkich kanałów analogowych to 400 kl/sek @ D1).

OBSŁUGA 16 KAMER IP MEGAPIKSELOWYCH
     Dokładna liczba obsługiwanych kamer IP jest zależna od ustawionej rozdzielczości i ilości klatek poszczególnych kamer IP:
- 16 kamer 1080P (1920x1080px) z prędkością 6 kl./sek.
- 16 kamer 720P (1280x720px) z prędkością 12 kl./sek.
- 16 kamer D1 (704x576px) z prędkością 25 kl./sek.
- 4 kamery 1080P (1920x1080px) z prędkością 25 kl./sek.
- 8 kamer 720P (1280x720px) z prędkością 25 kl./sek.
- 16 kamer D1 (704x576px) z prędkością 25 kl./sek.

     Jak wynika z powyższego zestawienia, rejestrator BCS-1604HF-U może obsługiwać aż 16 kamer megapikselowych 1080P przy prędkości 6kl./sek. Taka prędkość zapisu daleka jest od płynności uzyskiwanej podczas zapisu 25 klatkowego. Jednak w większości obiektów nie ma potrzeby zapisu z tak duża prędkością, a 6 klatek na sekundę jest wystarczająca do identyfikacji zdarzeń i osób.

     Hybryda BCS-DVR1604HF-U współpracuje z kamerami IP o maksymalnej rozdzielczości Full HD 2Mpx 1920x1080px.
Obsługiwane są kamery firm: BCS, Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videosec, Vivotech itp. (lista współpracujących kamer jest stale poszerzana).
Do rejestratora mogą też być podłączane kamery zgodne ze standardem ONVIF 2.0.
Aby zapewnić prawidłowe działanie wszystkich funkcji zalecamy korzystanie z kamer IP firmy BCS. Stosowanie kamer IP innych niż BCS może wiązać się z utrudnieniami na etapie dodawania kamery (konieczna ręczna konfiguracja parametrów sieciowych, czasami konieczna jest zmiana parametrów kamery).

     Kamery IP megapikselowe mają średnio 5-krotnie większą rozdzielczość niż kamery analogowe. Dzięki temu obraz z kamer megapikselowych pozwala na lepszą identyfikację osób i zdarzeń. Kliknij na obrazek z prawej strony i zobacz porównanie kamery IP Full HD 2Mpx z kamerą analogową. Oferta megapikselowych kamer IP firmy BCS dostępna jest >tutaj<.

32 KANAŁOWA HYBRYDA
     Do w/w 16 megapikselowych kamer IP dodać należy obsługę 16 kamer analogowych. Zatem BCS-1604HF-U to rejestrator 32 kanałowy. Jest to idealna propozycja dla obiektów modernizowanych i rozbudowywanych. Jeśli obiekt posiada już zamontowane kamery analogowe, a planowana jest wymiana rejestratora to model BCS-1604HF-U będzie najbardziej odpowiednim wyborem – pozwoli bowiem na rozbudowę systemu o nowoczesne kamery megapikselowe IP.

     Rejestrator hybrydowy BCS-DVR1604HF-U sprawdzi się też w nowych rozbudowanych systemach. Jeśli obiekt jest duży, a fundusze na inwestycję ograniczone to w ważnych lokalizacjach można zamontować kamery megapikselowe IP, a do mniej istotnych punktów można uwzględnić klasyczne tanie kamery analogowe. Przykładowe miejsca gdzie wymagana jest rejestracja z wysoką rozdzielczością to brama wjazdowa (identyfikacja tablic rejestracyjnych), wejście do obiektu (identyfikacja osób), miejsce wydawania towaru (weryfikacja zgłoszeń reklamacyjnych dot. niezgodności towaru z fakturą), kasa (identyfikacja banknotów). W pozostałych lokalizacjach (np. korytarze, magazyny, biura) można zastosować tańsze kamery analogowe.

16 WEJŚĆ AUDIO
     Sieciowy rejestrator hybrydowy BCS-1604HF-U posiada 16 wejść audio do podłączenia analogowych modułów audio (mikrofonów do zapisu dźwięku).

KOMPRESJA H.264 i MPEG-4
     Rejestratory hybrydowe BCS obsługują kompresję H.264 oraz MPEG-4. Dodatkową zaletą jest podwójny strumień kodowania dzięki któremu każda kamera może być kodowana z 2 różnymi parametrami. Pierwszy strumień przeznaczony jest do zapisu dlatego najczęściej ustawiany jest na najwyższą rozdzielczość, ilość klatek i jakość. Drugi strumień może mieć ograniczoną jakość i  być wykorzystany podczas zdalnego podglądu przez internet (do podglądu głównego strumienia wymagane jest bardzo szybkie łącze internetowe).

WYDAJNY PROCESOR DUAL CORE
     Hybryda BCS-1604HF-U jest zarządzana przez wydajny procesor Dual Core. Dzięki temu rejestrator może realizować jednocześnie wiele zadań (w tym samym czasie wyświetla obraz z 32 kamer, realizuje zapis i umożliwia odtwarzanie lub zdalną obsługę przez sieć LAN lub internet).

OBSŁUGA 8 DYSKÓW TWARDYCH
     Możliwość rejestracji aż 32 kamer wymaga sporej przestrzeni dyskowej – dlatego rejestrator BCS-DVR1604HF-U obsługuje 8 dysków twardych (każdy o pojemności maks. 3TB). Czyli łączna pojemność wewnętrznych dysków to 24TB. Poprzez port e-SATA możliwe jest podłączenie 4 zewnętrznych dysków co daje dodatkową przestrzeń 12TB.

3 GŁÓWNE WYJŚCIA MONITOROWE, WYJŚCIE POMOCNICZE ORAZ WYJŚCIA PRZELOTOWE
     Hybrydowy rejestrator IP BCS1604HF-U posiada 3 wyjścia monitorowe główne: HDMI, VGA i BNC (wszystkie działają równolegle). Na głównych wyjściach można uzyskać dowolny podział ekranu: tryb pełnoekranowy lub podział na 4/8/9/16/25/36 okien. Możliwa jest również praca w trybie programowalnej sekwencji (automatyczne przełączanie pomiędzy wybranymi podziałami). Zaawansowane możliwości konfiguracyjne umożliwiają automatyczną zmianę podziału po wystąpieniu określonego zdarzenia (np. wykrycie ruchu na danej kamerze włącza jej podgląd w trybie pełnoekranowym).
     Model BCS1604HF-U posiada dodatkowe wyjście pomocnicze SPOT-BNC z możliwością wyświetlania w trybie sekwencji pełnoekranowej lub w  dowolnym podziale (na 1/4/8/9/16 okien). Na wyjściu SPOT-BNC mogą być wyświetlane tylko kamery analogowe.
     Prezentowany model ma również 16 wyjść przelotowych Loop-BNC (przeloty dla 16 wejść analogowych). Wyjścia przelotowe są pomocne gdy sygnał z poszczególnych kamer musi być dostarczony do kolejnego rejestratora lub innego monitora (np. monitor podwieszony nad wejściem do sklepu wyświetlający wchodzące osoby).

DODATKOWE INTERFEJSY
     Spora liczba dodatkowych portów i interfejsów oraz zaawansowane możliwości konfiguracyjne sprawiają, że rejestrator hybrydowy BCS-1604HF-U sprawdzi się nawet do bardzo wymagających instalacji. Rejestratory hybrydowe BCS posiadają: port RS-232 (do sterowania z wyniesionej klawiatury BCS-KBDB), port RS-485 (do sterowania kamerami obrotowymi PTZ), wejścia i wyjścia alarmowe (do integracji z innymi systemami np. z centralą alarmową lub kontrolą dostępu), 3 porty USB (do podłączenia myszki, pamięci flash typu Pen Drive, zewnętrznego dysku lub zewnętrznej nagrywarki DVD), port E-Sata (do podłączenia zewnętrznych dysków twardych), port sieciowy LAN 10/100/1000Mbit (do komunikacji z kamerami IP oraz do zdalnego dostępu do rejestratora z poziomu komputera lub smartfonu).

PODGLĄD PRZEZ SIEĆ INTERNETOWĄ
     Do rejestratora można się zalogować z dowolnego komputera w sieci lokalnej lub z internetu (poprzez przeglądarkę internetową lub dedykowany program PSS dostępny w wersji na systemu Windows lub Mac OS). Przez sieć dostępne są wszystkie funkcje: podgląd na żywo, odtwarzanie z archiwum, sterowanie kamerami obrotowymi, konfiguracja rejestratora.
     Możliwy jest również dostęp do rejestratora z telefonów komórkowych lub smartfonów (dostępna aplikacja DMSS dla różnych platform: Symbian, Android, iPhone, BlackBerry i Windows Mobile).
     Dla posiadaczy tabletów typu iPad również dostępne jest oprogramowanie DMSS umożliwiające zdalny dostęp.

ZAAWANSOWANE FUNKCJE SIECIOWE
     Ogromną zaletą rejestratorów hybrydowych BCS są bogate możliwości sieciowe. Najważniejsze to: obsługa wielu serwisów DDNS (Dynamic DNS), synchronizacja z serwerem czasu NTP, możliwość wysyłania zdlęć lub plików wideo na serwer FTP, wysyłanie zdjęć i raportów na e-mail, filtr IP umożliwiający dostęp tylko z określonych lokalizacji.


Poniższy schemat prezentuje strukturę połączeń pomiędzy kamerami a rejestratorem hybrydowym BCS-1604HF-U. Kamery IP mogą być podłączane poprzez dowolne media transmisyjne dostępne dla sieci internetowych (sieć przewodowa poprzez kabel UTP, bezprzewodowa sieć radiowa WI-FI, sieć światłowodowa). Możliwe są również kombinacje w/w form. Kamery analogowe podłączane są poprzez przewody koncentryczne (lub skrętkę UTP z wykorzystaniem transformatorów wideo).



Poniżej film prezentujący dodawanie kamer IP do rejestratora BCS-1604HF-U. W pierwszym etapie dodawane są kamery IP firmy BCS które w sieci lokalnej LAN są automatycznie wyszukiwane przez rejestrator. W drugim etapie dodawana jest kamera innego producenta po protokole ONVIF. Kamery ONVIF w sieci lokalnej również są automatycznie wyszukiwane, jednak w filmie prezentujemy sposób ręcznego dodawania kamery (ten sposób umożliwia dodawanie kamer IP z innej lokalizacji np. z sieci WAN).
Niska jakość filmu wynika z konieczności przechwycenia sygnału monitorowego z rejestratora - podczas normalnej pracy rejestrator oferuje bardzo dobrą jakość obrazu na monitorze podłączonym do portu HDMI lub VGA.



ProducentBCS
Typ urządzeniarejestrator hybrydowy
Pozostałe funkcjefunkcja RAID, możliwość montażu w szafie RACK
Zasilanie230V AC
Wymiaryszer. 440mm x wys. 89mm x gł. 460mm
W zestawiemyszka, pilot, uchwyty do szafy RACK
CertyfikatyCE
Gwarancja2 lata
Przykładowe zastosowaniemonitoring dużych obiektów w których pracują jednocześnie kamery analogowe oraz IP megapikselowe (np. zakłady produkcyjne, magazyny, biurowce)
Uwagiwymaga dokupienia dysku
Prędkość zapisukamery analogowe 400 kl./sek.@704x576px, kamery IP 100kl./sek.@1920x1080px
Maksymalna liczba i pojemność dysków8x 3TB SATA (lub 6 dysków + nagrywarka DVD), poprzez port e-SATA obsługa zewn. dysków 4x 2TB
Wejścia i wyjścia alarmowe16 wej., 6 wyj.
Dodatkowe porty3x USB, LAN 1Gbit, RS-485 (sterowanie kamerami obrotowymi PTZ), RS-232 (sterowanie z zewn. klawiatury BCS-KBDB), e-SATA (podłączenie zewn. dysków)
Funkcje sieciowedostęp przez przeglądarkę, program lub telefon komórkowy; dwa strumienie wideo; synchronizacja czasu NTP; wysyłanie zdjęć na e-mail lub serwer FTP; DDNS (DynDNS, no-ip); DNS; DHCP; filtr IP; PPPoE
Wyjścia wideo (monitorowe)BNC, VGA, HDMI, SPOT BNC
Wejścia audio16 BNC
Wejścia wideo16 BNC i 16 kam. IP 2Mpx 1080P
Kompresjawideo H.264 (dla kam. IP również MJPEG), audio G.711
