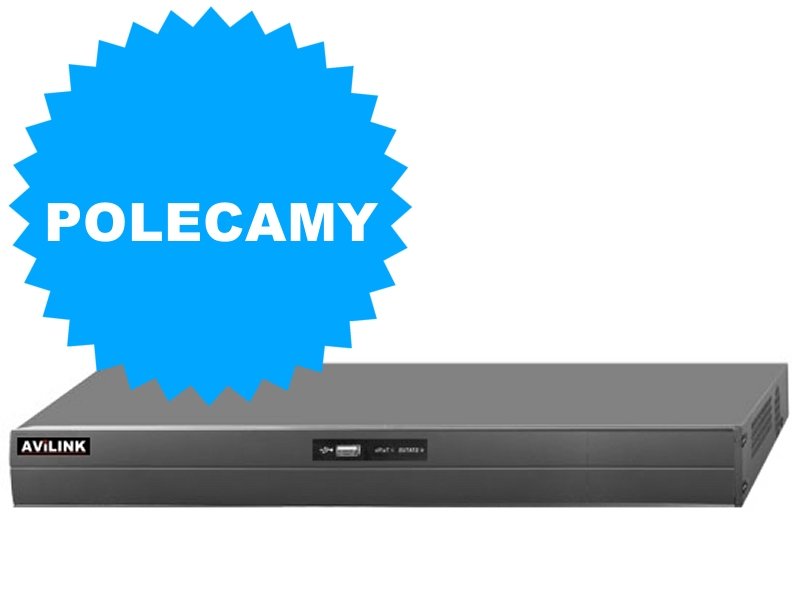

Rejestrator hybrydowy 16 kanałowy (8 kamer analogowych i od 8 do 16 kamer IP megapikselowych 5Mpx)
Rejestrator hybrydowy – wstępne informacje Rejestratory hybrydowe potrafią współpracować zarówno z kamerami analogowymi, jak również z sieciowymi kamerami IP. Wysoka wydajność rejestratorów hybrydowych marki AVILINK, pozwala na obsługę kamer IP w wersji megapikselowej (rozdzielczość nawet 12-krotnie wyższa w stosunku do kamer analogowych). W ofercie firmy AVILINK dostępne są 3 modele hybryd - to jaki rejestrator hybrydowy wybrać uzależnione jest od wymaganej liczby kamer analogowych i kamer IP.
Gdzie stosować Rejestratory hybrydowe są najczęściej stosowane w trzech przypadkach: 1) W obiektach gdzie potrzebny jest stosunkowo tani system monitoringu, ale jednocześnie są miejsca wymagające lepszej jakości obrazu (dla istotnych obszarów stosuje się megapikselowe kamery IP, a pozostałe punkty wyposaża w tańsze kamery analogowe) 2) W obiektach gdzie część kamer ma pracować bezprzewodowo lub komunikować się po już istniejącej infrastrukturze (kamery IP mogą komunikować się radiowo za pomocą popularnych i tanich Access Pointów lub poprzez dowolną sieć internetową LAN / WAN) 3) W obiektach gdzie są już zainstalowane kamery analogowe, ale uszkodził się rejestrator i zachodzi potrzeba jego wymiany z uwzględnieniem przyszłej rozbudowy systemu o nowoczesne kamery IP
Wejścia analogowe Rejestrator hybrydowy AVILINK-HVR208 posiada 8 wejść analogowe w formie klasycznych złącz BNC.
Wszystkie kamery analogowe są nagrywane z podwyższoną rozdzielczością 960H, znaną również jako WD1 (960x576 pikseli). Jest to najlepsza rozdzielczość do kamer analogowych wyposażonych w popularny procesor Sony EFFIO. Kamery z procesorem Sony Effio generują obraz o wyższej rozdzielczości 700TVL i dla bezstratnego zapisu powinno się je zapisywać z rozdzielczością 960x576px. Większość konkurencyjnych rejestratorów zapisuje materiał w rozdzielczości D1 (720x576px), przez co materiał odtwarzany z archiwum znacząco odbiega jakością od podglądu na żywo. W rejestratorach hybrydowych AVILINK-HVR ten problem nie występuje, bo kamery analogowe są zapisywane w najwyższej możliwej rozdzielczości WD1 960H.
Maksymalna prędkość zapisu w modelu AVILINK-HVR208 wynosi aż 200 klatek/sek przy rozdzielczości WD1 (czyli po 25 kl/s dla każdej kamery). Jest to najwyższa możliwa prędkość w systemach analogowych i gwarantująca płynny ruch bez efektu poklatkowości.
Rejestrator hybrydowy AVILINK-HVR208 pozwala na programowe wyłączenie poszczególnych wejść analogowych. Wyłączenie wejścia analogowego zwiększa liczbę obsługiwanych kamer IP (w miejsce kamery analogowej można dodać kamerę IP).
Obsługa kamer IP Rejestrator hybrydowy AVILINK-HVR208 może obsługiwać od 8 do 16 sieciowych kamer IP. Liczba kanałów IP jest zależna od liczby wykorzystanych wejść analogowych. Maksymalna liczba kamer w rejestratorze AVILINK-HVR208 nie może przekroczyć 16 (na tą liczbę składają się kamery analogowe + kamery IP). Jeśli aktywne będą wszystkie 8 wejścia analogowe, to do dyspozycji mamy 8 kanałów IP, ale blokując poszczególne wejścia analogowe można docelowo uzyskać 16 kanałów IP.
Rejestratory hybrydowe AVILINK posiadają wydajne procesory, które umożliwiają obsługę kamer IP o bardzo wysokiej rozdzielczości (maks. 5Mpx). Tak duża rozdzielczość pozwala na uzyskanie wyraźnego obrazu pełnego najdrobniejszych detali, nawet przy obserwacji rozległych terenów. Wysokorozdzielcze, megapikselowe kamery IP są szczególnie polecane do obszarów gdzie wymagana jest identyfikacja tablic rejestracyjnych (obserwacja parkingu lub ulicy), lub identyfikacja osób i przedmiotów (np. punkt załadunku lub wydawania towaru).
Rejestrator hybrydowy AVILINK-HVR208 zapisuje kamery IP z łączną prędkością 200 kl/sek przy współpracy z kamerami 2Mpx (czyli prędkość zapisu dla pojedynczej kamery wynosi 25 klatek, a to oznacza płynny ruch bez poklatkowości). Przy współpracy z kamerami o rozdzielczości 5Mpx łączna prędkość dla wszystkich kanałów spada do 50 klatek/sek (czyli dla pojedynczej kamery prędkość zapisu to 6 klatek).
Ważnym parametrem określającym wydajność rejestratora jest maksymalny bitrate jaki może zostać przyjęty przez rejestrator. Bitrate to wielkość strumienia danych – im większy bitrate wychodzący z kamery, tym lepsza jakość obrazu. Rejestrator hybrydowy AVILINK-HVR208 może przyjmować maksymalny bitrate z wszystkich kamer na poziomie 40Mbps, co daje bardzo zadowalający wynik 5Mbps dla każdej kamery IP (średni bitrate generowany przez megapikselową kamerę IP wynosi 3-4Mbps).
Rejestrator hybrydowy AVILINK współpracuje w kamerami IP wielu producentów, m.in.: ACTI, Arecont Vision, AXIS, BCS, Bosch, Brickcom, Canon, Panasonic, Pelco, Samsung, Sanyo, Sony, Vivotek, Zavio. Dodatkowo obsługiwane są kamery zgodne ze standardem ONVIF. Polecamy stosowanie kamer firmy AVILINK. Kamery AVILINK są automatycznie wykrywane przez rejestrator i są w pełni zarządzalne z poziomu menu rejestratora (np. zmiana rozdzielczości lub ilości klatek, zmiana parametrów sieciowych). W przypadku stosowania innych kamer wymagana jest ręczna konfiguracja kamery i ręczne dodawanie kamery do systemu. Ponadto z uwagi na zmiany w oprogramowaniu wewnętrznym kamer, nie jest gwarantowana pełna kompatybilność wszystkich funkcji. Pełną gwarancję kompatybilności kamery IP z rejestratorem daje tylko stosowanie obu urządzeń tego samego producenta. Ofertę kamer IP które prawidłowo współpracują z rejestratorem (czyli kamer firmy AVILINK) prezentujemy >tutaj<.
Wejścia audio Rejestratory hybrydowe HVR208 posiadają 4 wejścia audio umożliwiające rejestrację sygnałów z czterech mikrofonów. Dodatkowe sygnały audio można podłączyć do kamer IP (warunkiem jest zastosowanie kamery IP z wejściem audio).
Wyjścia monitorowe AVILINK-HVR208 posiada 3 wyjścia monitorowe: HDMI, VGA i BNC. Wyjścia HDMI i VGA działają równolegle (wyświetlają zawsze ten sam sygnał). Wyjście BNC może pracować jako monitor pomocniczy i potrafi wyświetlać niezależny sygnał (dowolną kamerę w trybie pełnoekranowym lub kilka wybranych kamer w sekwencji lub w dowolnym podziale ekranu). Tak rozbudowana funkcjonalność pozwala na uruchomienie kilku stanowisk podglądu bez konieczności stosowania dodatkowych urządzeń. Na przykładzie sklepu samoobsługowego: do wyjść HDMI i VGA podłączyć można główne monitory z pełną funkcjonalnością zamontowane w biurze i zapleczu, a do wyjścia BNC podłączyć można monitor zamontowany przy wejściu wyświetlający sygnał z kamery wejściowej.
Port RS-485 Rejestratory hybrydowe Avilink umożliwiają podłączenie kamer szybkoobrotowych w wersji sieciowej (sterowanie kamerą odbywa się poprzez sieć IP) lub analogowych (sterowanie odbywa się poprzez port RS-485 w który wyposażony jest rejestrator).
Inteligentne wyszukiwanie nagrań Dla wszystkich kamer zapisywanych przez hybrydowy rejestrator
Avilink (czyli zarówno dla kamer analogowych, jak również dla kamer
sieciowych), dostępna jest funkcja inteligentnego wyszukiwania nagrań. W trybie odtwarzania możliwe jest zaznaczenie wybranego obszaru i system sam wyszuka moment gdy w danym rejonie wystąpiło zdarzenie. Przykładem może być uszkodzenie zaparkowanego samochodu. Wystarczy myszką zaznaczyć obszar wokół pojazdu i rejestrator wyświetli tylko te nagrania, na których ktoś przy samochodzie przebywał. Funkcja inteligentnego wyszukiwania pracuje na materiale odtwarzanym i jest niezależna od detekcji ruchu która odpowiada za nagrywanie.
Dyski Zapis nagrań w rejestratorach hybrydowych HVR208 może się odbywać na 2 dyskach o maksymalnej pojemności 4TB każdy. Rejestrator wspiera zaawansowaną diagnostykę dysków poprzez funkcję S.M.A.R.T. oraz funkcję wyszukiwania uszkodzonych sektorów. Nowatorskim rozwiązaniem jest możliwość blokowania wybranych nagrań przed nadpisaniem. Przykładowo, jeśli na dysku znajduje się cenne nagranie, to można je wskazać i do czasu zdjęcia blokady jest ono zabezpieczone przed nadpisaniem.
Kopiowanie nagrań Kopiowanie nagrań może odbywać się poprzez sieć internetową lub przez port USB na pamięć typu PenDrive. Nagrania kopiowane z rejestratora to popularne pliki MP4, zatem do ich odtworzenia nie jest wymagana instalacja specjalnego oprogramowania. Ogromną zaletą jest możliwość odtworzenia kopii z pamięci PenDrive bezpośrednio na rejestratorze (jeśli w obiekcie nie ma komputera to jest to ogromne ułatwienie).
Praca 2-strumieniowa Każdy kanał w rejestratorze hybrydowym AVILINK-HVR posiada dwa niezależne strumienie wideo i w każdym strumieniu ustawiamy indywidualnie rozdzielczość, ilość klatek, bitrate. Strumień główny domyślnie kierowany jest do zapisu na dysk (więc najczęściej definiowany jest z maksymalnymi parametrami, tak aby odtwarzany materiał był w dobrej jakości). Strumień dodatkowy najczęściej programowany jest z niższymi parametrami (mniejsza rozdzielczość oraz bitrate). Podczas logowania się na rejestrator poprzez sieć możemy każdorazowo wskazać który strumień chcemy oglądać. W zależności od przepustowości łącza internetowego z którego aktualnie korzystamy możemy uruchomić podgląd strumienia głównego i cieszyć się bardzo dobrą jakością obrazu lub strumienia dodatkowego który może być przesyłany nawet przez najwolniejsze łącza internetowe.
Zaawansowane funkcje sieciowe Rejestrator hybrydowy wspiera wiele przydatnych funkcji sieciowych. W przypadku łącz ze zmiennym publicznym adresem IP (np. Neostrada) najważniejsza jest usługa DDNS (obsługa m.in. bezpłatnego serwisu no-ip.com oraz DynDNS). Bardzo pomocna jest możliwość synchronizacji z serwerem czasu NTP która zapewnia precyzyjne działanie zegara. Do całości dochodzi możliwość wysyłania wiadomości e-mail.
Dostęp przez dowolną przeglądarkę Rejestratory hybrydowe marki AVILINK pozwalają na zdalny podgląd, odtwarzanie i zmianę ustawień z dowolnego komputera posiadającego przeglądarkę Internet Explorer, Firefox lub Google Chrome. Dostępny jest również dodatek do przeglądarek pracujących na systemie Mac OS. Obsługa rejestratora przez przeglądarkę internetową jest prosta i intuicyjna. Przy zdalnym podglądzie rejestrator może wysyłać dane z maksymalnym bitratem 240Mbps. Taki bitrate pozwala na jednoczesny podgląd kamer z kilku komputerów.
Dostęp z urządzeń mobilnych Zdalny podgląd kamer podłączonych do rejestratora można realizować z urządzeń mobilnych takich jak smartfon lub tablet pracujących pod kontrolą systemu Android. Aplikacja dostępna jest w polskiej wersji językowej.
Dodatkowe aplikacje Do rejestratorów hybrydowych AVILINK dołączony jest pakiet dodatkowych aplikacji: klient sieciowy dla systemu Windows, odtwarzacz pobranych plików, kalkulator doboru dysku twardego. Wszystkie w/w narzędzia są bezpłatne.
Poniżej zamieszczamy porównanie kamery analogowej i megapikselowej kamery IP .Film z kamery megapikselowej jest w rozdzielczości fullHD, dlatego zalecamy oglądanie na monitorach
FullHD. Aby podgląd odbywał się w wysokiej rozdzielczości należy w
ustawieniach odtwarzacza YouTube (prawy dolny róg) ustawić najwyższą
rozdzielczość 1080p HD i włączyć tryb pełnoekranowy.
dostęp przez przeglądarkę, program lub telefon komórkowy; dwa strumienie wideo; synchronizacja czasu NTP; wysyłanie zdjęć na e-mail lub serwer FTP; DDNS (DynDNS, no-ip); DNS; DHCP; filtr IP; PPPoE
Wyjścia wideo (monitorowe)
BNC, VGA, HDMI (niezalezna praca VGA/HDMI oraz BNC)
Wejścia audio
4 RCA
Wejścia wideo
8 BNC i 8-16 kam. IP (maks. rozdzielczość 5Mpx)
Kompresja
H.264
