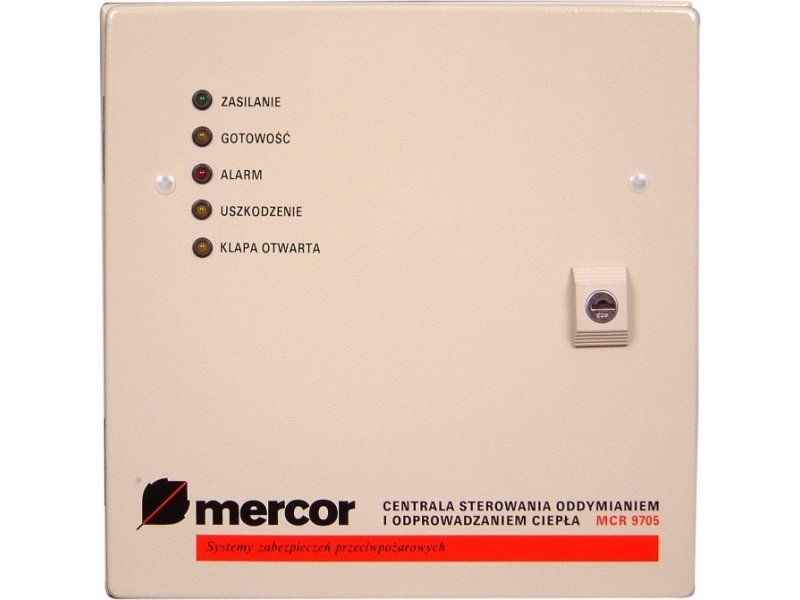

Centrala oddymiania Mercor MCR 9705-8A

  • 2 420,00 zł
  • Cena brutto: 2 976,60 zł
szt.
Towar na naszym magazynie - możliwy odbiór osobisty lub ekspresowa wysyłka

Darmowa dostawa

  • Symbol: mcr97058a
  • 8A, 1 linia-1 grupa, obudowa stalowa, współpraca z SAP
  • Pełny opis

Mercor MCR 9705-8A

Centrala oddymiania 8A, 1 linia-1 grupa, obudowa stalowa
W komplecie akumulatory, współpraca z SAP

W naszej ofercie znajdują się również siłowniki i klapy, a także inne typy central (większa obciążalność oraz liczba linii i grup). Ze względu na szeroką ofertę, nie wszystkie urządzenia prezentujemy na stronie - prosimy o indywidualne zapytania. Najbardziej popularne urządzenia prezentujemy >TUTAJ<



Przeznaczenie centrali MCR 9705-8A:
Centrala oddymiająca  mcr 9705-8A steruje siłownikami z klap lub okien oddymiających. Po odebraniu sygnału alarmowego (z czujki dymu, przycisku oddymiania RPO-1 lub z innego systemu) klapy lub okna są otwierane aby z obiektu odprowadzić trujący dym.

Siłowniki i napędy
Centrala sterująca oddymianiem MCR9705-8A współpracuje z siłownikami 24V o maksymalnym poborze prądu 8A. Centrale mcr 9705-8A są urządzeniami 1-liniowymi - posiadają tylko jedno wyjście do zasilania siłowników. W związku z tym jeśli do centrali mcr 9705 podłączonych będzie kilka napędów, to wszystkie będą sterowana równolegle. Do napędów doprowadzić należy kabel HLGs 2x1.5

Czujki dymu
Centrale serii mcr 9705 obsługują maks. 10 czujników dymu DOR-40 (maks. 8 czujników Aritech GE Security lub Notifier).  Do czujek należy doprowadzić kabel YnTKSY 1x2x0,8 (wszystkie czujniki pracują na jednej linii na końcu której wpiąć należy opornik 5.1 kOhm.

Ręczne przyciski oddymiania RPO
Do ręcznej aktywacji alarmu służą przyciski RPO-1. Centrala oddymiania mcr 9705 obsługuje do 4 ręcznych przycisków oddymiania. Wszystkie podłączane są przewodem YNTKSY 4x2x0.8mm (jedna linia zakończona opornikiem 10 kOhm).

Współpraca z SAP
Wszystkie centrale mcr 9705 pozwalają na połączenie z zewnętrznym systemem bezpieczeństwa (np. system sygnalizacji pożaru SSP, system BMS).

Wentylacja i przyciski przewietrzania LT
Po dołączeniu przycisku LT możliwe jest ręczne sterowanie siłownikami bez aktywacji alarmu. Przyciski LT pozwalają na przewietrzanie i wentylację obiektu. Do podłączenia przycisku LT zalecany jest przewód YDY 3x1,5. Model mcr 9705-8A ma tylko 1 grupę przewietrzania więc wszystkie siłowniki będą sterowane jednocześnie.

Centrala pogodowa z czujnikiem wiatru i deszczu
Opcjonalnym wyposażeniem centrali oddymiania jest centrala pogodowa z czujnikiem wiatru i deszczu MCR P 054. Jeśli otwarcie klapy lub okna nastąpiło w celu przewietrzenia obiektu (czyli poprzez przycisk LT), to po wystąpieniu silnego wiatru lub opadu może nastąpić automatyczne zamknięcie. Centrala pogodowa nie ma wpływu na siłowniki gdy wystąpił alarm.

Podstawowe cechy centrali MCR 9705-8A:
   - zdalne uruchomienie urządzeń systemu oddymiania sygnałem z centrali sygnalizacji pożaru
   - wyzwalanie ręczne z przycisków alarmowych
   - wyzwalanie automatyczne z czujek dymowych konwencjonalnych (termicznych lub optycznych)
   - prezentacja stanu centrali za pomocą diod na płycie czołowej i brzęczyka
   - współpraca z ręcznym przyciskiem oddymiania mcr RPO-1 oraz ROP
   - przekazanie informacji o alarmowym uruchomieniu centrali (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o uszkodzeniu i zaniku napięcia (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o otwarciu klap (styk NC/NO)
   - dozorowanie stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali
   - ręczne otwieranie klap oddymiających do wentylacji obiektów w czasie normalnej eksploatacji (bez wywoływania stanu alarmowego, oddzielnie dla każdej grupy)
   - możliwość automatycznego zamknięcia uchylonych do wentylacji klap w przypadku opadów deszczu lub silnego wiatru - na sygnał z centrali automatyki pogodowej (nie ma wpływu na pracę alarmową)
   - napięcie robocze na wyjściu centrali: 24 V=,
   - obciążalność wyjścia prądowego 1 x 8 A

Budowa centrali MCR 9705-8A:
   - obudowa do montażu natynkowego IP54 zawierająca obwody elektroniczne
   - diody świecące do sygnalizacji: zasilania, stanu alarmu, stanu uszkodzenia, stanu gotowości, otwarcia klap dymowych
   - akumulatory zapewniające 72h czuwania centrali mcr 9705 bez zasilania sieciowego
   - przycisk kasowania alarmu wewnątrz obudowy

Wyposażenie:
Centrala MCR 9705-8A dostarczana jest w stalowej obudowie z kompletem akumulatorów. Pozostałe elementy systemu należy dokupić: czujka dymu z gniazdem, ręczny przycisk oddymiania, siłownik, centrala pogodowa z czujnikiem wiatru i deszczu.


Poniżej zamieszczamy przykładowy schemat połączeń centrali oddymiania Mercor MCR 9705-8A

MCR 9705 schemat
Obudowastalowa
Typ montażunatynkowo
Wyjścia1 wyjście do siłowników 24V 8A, 3 dodatkowe wyjścia przekaźnikowe maks. 100mA 24V (sygnalizacja alarmu, uszkodzenia, otwarcia)
Wejścialinia czujek (maks. 8 lub 10), wejście sterujące z przycisków RPO (maks. 4), wejście przewietrzania LT, wejście automatyki wiatr/deszcz, wejście alarmu zewnętrznego
ProducentMercor
Typ urządzeniacentrala oddymiania
Maksymalny akumulator2x 3,2Ah
Zasilanie230V
Wymiaryszer. 300mm x wys. 300mm x gł. 150mm
Temperatura pracy-5 do +50 st.C
Klasa szczelności IPIP 54
W zestawieakumulatory
CertyfikatyDeklaracja Zgodności 005/HO/06, Certyfikat Zgodności CNBOP nr 2549/2007, Aprobata Techniczna CNBOP nr AT-0401-0158/2007/2012
Gwarancja1 rok
Przykładowe zastosowanieoddymianie klatki schodowej
Uwagiwymaga dokupienia ręcznego przycisku oddymiania, czujki dymu z gniazdem, siłownika, opcjonalnie przycisku przewietrzania i centrali pogodowej
