Centrala oddymiania Mercor MCR 9705-5A

Home SYSTEMY ODDYMIANIAMercor › Centrala oddymiania Mercor MCR 9705-5A

Centrala oddymiania Mercor MCR 9705-5A

  • 1 790,00 zł
  • Cena brutto: 2 201,70 zł
Wysyłamy w ciągu 24h
  • Symbol: mcr97055a
  • 5A, 1 linia-1 grupa, obudowa stalowa, współpraca z SAP
  • Pełny opis

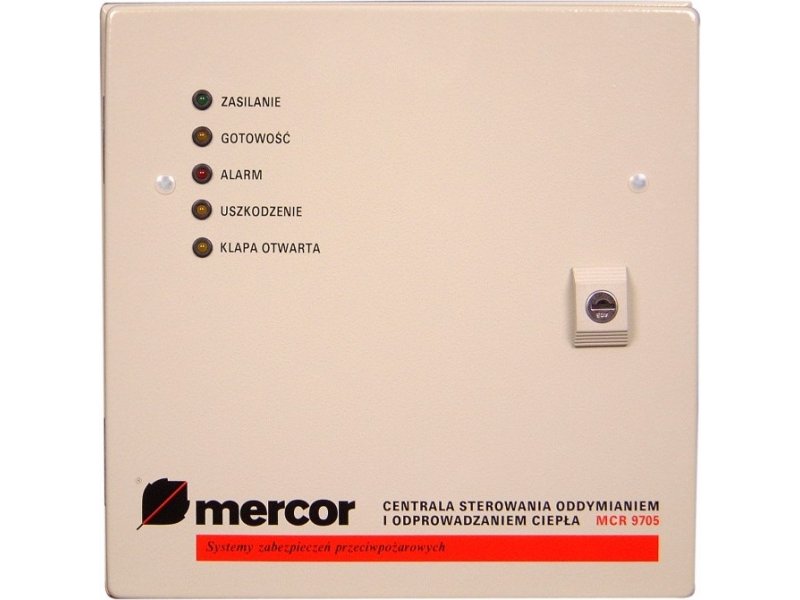

Mercor MCR 9705-5A

Centrala oddymiania 5A, 1 linia-1 grupa, obudowa stalowa
W komplecie akumulatory, współpraca z SAP

W naszej ofercie znajdują się również siłowniki i klapy, a także inne typy central (większa obciążalność oraz liczba linii i grup). Ze względu na szeroką ofertę, nie wszystkie urządzenia prezentujemy na stronie - prosimy o indywidualne zapytania. Najbardziej popularne urządzenia prezentujemy >TUTAJ<



Przeznaczenie centrali MCR 9705-5A:
Centrala sterowania oddymianiem mcr 9705 służy do uruchomienia urządzeń elektrycznego systemu oddymiania firmy MERCOR na podstawie sygnału alarmowego z czujek dymu termicznych lub optycznych, z ręcznych przycisków oddymiania (np. przyciski mcr RPO-1) lub z innej centrali (np. z SAP, z układu automatyki budynku BMS).

Siłowniki i napędy
Centrala mcr9705 jest najczęściej stosowana do oddymiania klatek schodowych i ciągów komunikacyjnych, które w trakcie pożaru powinny zostać pozbawione dymu by umożliwić bezpieczną ewakuację z obiektu. Do realizacji zadania obiekt musi posiadać klapy lub okna oddymiające wyposażone w siłowniki 24V. Zasilanie siłowników realizowane jest bezpośrednio z centrali Mercor MCR9705. Do centrali Mercor 9705 można podłączyć większą liczbę siłowników, należy jednak pamiętać by maksymalny pobór prądu (sumaryczny z wszystkich napędów) nie przekroczył 5A. Model MCR-9705-5A posiada 1 linię i dlatego wszystkie siłowniki będą sterowane jednocześnie. Do podłączenia siłowników zalecany jest przewód HLGs 2x1,5.

Czujki dymu
Wysterowanie (otwarcie) klap lub okien następuje po zadziałaniu czujki dymu. Centrala mcr 9705 pozwala na podłączenie maksymalnie 10 czujek firmy Polon Alfa (np. model DOR-40 z gniazdem G-40) lub Notifier albo 8 czujek firmy GE Security (Aritech). Liczba wymaganych czujek zależna jest od specyfiki obiektu, a do ich podłączenia zalecany jest przewód YnTKSY 1x2x0,8. Czujki łączy się w jedną linię tzn. wszystkie mogą być podłączone na jednym przewodzie. Linia musi być zakończona rezystorem 5,1 kOhm (kontrola sprawności linii).

Ręczne przyciski oddymiania RPO
Istnieje możliwość ręcznej aktywacji systemu oddymiania. Do tego wymagany jest ręczny przycisk oddymiania RPO-1 produkcji Mercor których do centrali MCR 9705 podłączyć można maksymalnie 4 szt. W większości obiektów stosuje się jeden przycisk RPO na każdą kondygnację. RPO-1 również łączy się w jedną linię zakończoną rezystorem 10 kOhm. Zalecany jest przewód YnTKSY 4x2x0,8.

Współpraca z SAP
Centrale serii MCR 9705 w odróżnieniu od mniejszej wersji MCR 0204 pozwalają na integrację z innymi systemami, np. z centralą sygnalizacji pożaru. Włączenie oddymiania może nastąpić po sygnale pochodzącym z centrali sygnalizacji pożaru, natomiast awarie i usterki występujące w systemie oddymiania mogą być sygnalizowane w centrali sygnalizacji pożaru.

Wentylacja i przyciski przewietrzania LT
Centrale oddymiania Mercor mogą być wykorzystane do wentylacji i przewietrzania obiektu bez aktywacji alarmu. Wykorzystuje się do tego przyciski przewietrzania LT które umożliwiają manualne otwieranie lub zamykanie. Ilość przycisków LT jest dowolna (nie mają one znaczenia dla bezpieczeństwa - są tylko dodatkiem do systemu oddymiania), a do podłączenia można wykorzystać przewód YDY 3x1,5. Centrala oddymiająca MCR 9705-5A posiada jedną grupę, przez co w trybie przewietrzania sterowane są wszystkie siłowniki podłączone do centrali.

Centrala pogodowa z czujnikiem wiatru i deszczu
Opcjonalnym wyposażeniem centrali oddymiania jest centrala pogodowa z czujnikiem wiatru i deszczu MCR P 054. Jeśli otwarcie klapy lub okna nastąpiło w celu przewietrzenia obiektu (czyli poprzez przycisk LT), to po wystąpieniu silnego wiatru lub opadu może nastąpić automatyczne zamknięcie. Centrala pogodowa nie ma wpływu na siłowniki gdy wystąpił alarm.

Podstawowe cechy centrali MCR 9705-5A:
   - zdalne uruchomienie urządzeń systemu oddymiania sygnałem z centrali sygnalizacji pożaru
   - wyzwalanie ręczne z przycisków alarmowych
   - wyzwalanie automatyczne z czujek dymowych konwencjonalnych (termicznych lub optycznych)
   - prezentacja stanu centrali za pomocą diod na płycie czołowej i brzęczyka
   - współpraca z ręcznym przyciskiem oddymiania mcr RPO-1 oraz ROP
   - przekazanie informacji o alarmowym uruchomieniu centrali (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o uszkodzeniu i zaniku napięcia (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o otwarciu klap (styk NC/NO)
   - dozorowanie stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali
   - ręczne otwieranie klap oddymiających do wentylacji obiektów w czasie normalnej eksploatacji (bez wywoływania stanu alarmowego, oddzielnie dla każdej grupy)
   - możliwość automatycznego zamknięcia uchylonych do wentylacji klap w przypadku opadów deszczu lub silnego wiatru - na sygnał z centrali automatyki pogodowej (nie ma wpływu na pracę alarmową)
   - napięcie robocze na wyjściu centrali: 24 V=,
   - obciążalność wyjścia prądowego 1 x 5 A

Budowa centrali MCR 9705-5A:
   - obudowa do montażu natynkowego IP54 zawierająca obwody elektroniczne
   - diody świecące do sygnalizacji: zasilania, stanu alarmu, stanu uszkodzenia, stanu gotowości, otwarcia klap dymowych
   - akumulatory zapewniające 72h czuwania centrali mcr 9705 bez zasilania sieciowego
   - przycisk kasowania alarmu wewnątrz obudowy

Wyposażenie:
Centrala MCR 9705 dostarczana jest w stalowej obudowie z kompletem akumulatorów. Pozostałe elementy systemu należy dokupić: czujka dymu z gniazdem, ręczny przycisk oddymiania, siłownik, centrala pogodowa z czujnikiem wiatru i deszczu.

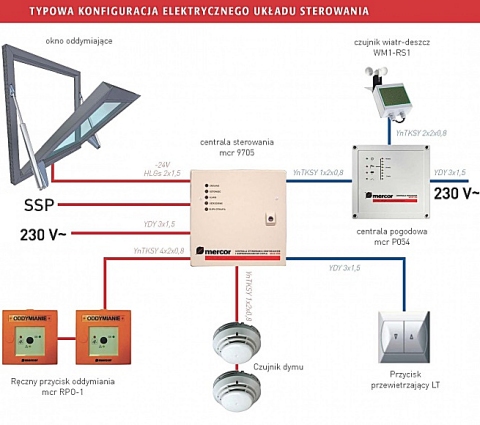

Poniżej zamieszczamy przykładowy schemat połączeń centrali oddymiania Mercor MCR 9705-5A

MCR 9705 schemat
Obudowastalowa
Typ montażunatynkowo
Wyjścia1 wyjście do siłowników 24V 5A, 3 dodatkowe wyjścia przekaźnikowe maks. 100mA 24V (sygnalizacja alarmu, uszkodzenia, otwarcia)
Wejścialinia czujek (maks. 8 lub 10), wejście sterujące z przycisków RPO (maks. 4), wejście przewietrzania LT, wejście automatyki wiatr/deszcz, wejście alarmu zewnętrznego
ProducentMercor
Typ urządzeniacentrala oddymiania
Maksymalny akumulator2x 3,2Ah
Zasilanie230V
Wymiaryszer. 300mm x wys. 300mm x gł. 150mm
Temperatura pracy-5 do +50 st.C
Klasa szczelności IPIP 54
W zestawieakumulatory
CertyfikatyDeklaracja Zgodności 005/HO/06, Certyfikat Zgodności CNBOP nr 2549/2007, Aprobata Techniczna CNBOP nr AT-0401-0158/2007/2012
Gwarancja1 rok
Przykładowe zastosowanieoddymianie klatki schodowej
Uwagiwymaga dokupienia ręcznego przycisku oddymiania, czujki dymu z gniazdem, siłownika, opcjonalnie przycisku przewietrzania i centrali pogodowej
