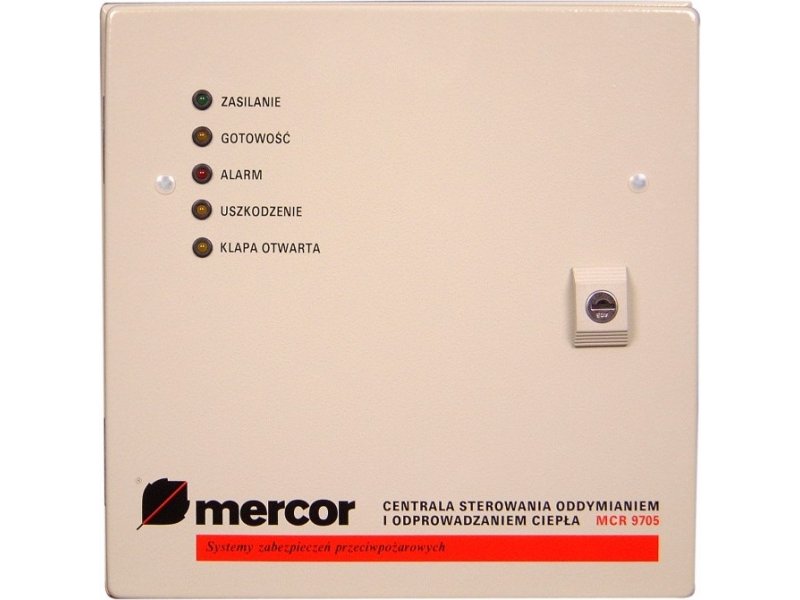

Centrala oddymiania Mercor MCR 9705-15A

  • 6 460,00 zł
  • Cena brutto: 7 945,80 zł
szt.
Prosimy o telefoniczne lub mailowe potwierdzenie ceny i dostępności
  • Symbol: mcr970515a
  • 15A (5Ax3), 3 linie-3 grupy, obudowa stalowa, współpraca z SAP
  • Pełny opis

Mercor MCR 9705-15A

Centrala oddymiania 15A (5Ax3), 3 linie-3 grupy, obudowa stalowa
W komplecie akumulatory, współpraca z SAP

W naszej ofercie znajdują się również siłowniki i klapy, a także inne typy central (większa obciążalność oraz liczba linii i grup). Ze względu na szeroką ofertę, nie wszystkie urządzenia prezentujemy na stronie - prosimy o indywidualne zapytania. Najbardziej popularne urządzenia prezentujemy >TUTAJ<



Przeznaczenie centrali MCR 9705-15A:
Centralka sterująca MCR 9705 steruje napędami elektrycznymi z klap lub okien oddymiających. Aktywacja alarmu i wysterowanie napędów następuje po odebraniu impulsu z czujek dymu, przycisku oddymiania lub z innego systemu.

Siłowniki i napędy
MCR9705-15A to centrala posiadająca trzy moduły o obciążalności 5A każdy (łączne obciążenie centrali to 15A). Trzy niezależne linie czujek pozwalają na indywidualne sterowanie trzech grup napędów. Do podłączenia napędów wykorzystuje się kabel 2-żyłowy (np. HLGs 1,5mm).

Czujki dymu
Do central 9705-15A można podłączyć 3 linie czujek (na każdej linii maksymalnie 10 czujników DOR-40 produkcji Polon Alfa). Do łączenia czujników wymagany jest uniepalniony kabel YnTKSY 1x2x0,8mm zamknięty na końcu opornikiem 5.1kOhm.

Ręczne przyciski oddymiania RPO
Do central mcr9705 w wersji 15A można podłączyć trzy linie przycisków RPO. Każda linia powinna być wykonana przewodem uniepalnionym YnTKSY 4x2x0.8mm i zawierać może 4 przyciski (ostatni przycisk w linii zakończony rezystorem 10 kOhm).

Współpraca z SAP
Wszystkie centrale z serii MCR 9705 posiadają wejścia i wyjścia które umożliwiają połączenie z innymi systemami bezpieczeństwa.

Wentylacja i przyciski przewietrzania LT
Do przewietrzania obiektu wymagane są przyciski LT. Pozwalają na wysterowanie napędów bez włączenia alarmu w centrali. Połączenie przycisków LT można wykonać 3-żylowym przewodem YDY o przekroju 1,5mm. Centrala mcr 9705 -15A posiada trzy niezależne grupy przewietrzania.

Centrala pogodowa z czujnikiem wiatru i deszczu
Do central MCR 9705 można podłączać czujniki wiatru i deszczu (poprzez centralkę pogodową). Czujniki zabezpieczają przed zalaniem obiektu lub uszkodzeniem klapy przy silnym wietrze. Centrala pogodowa ma wpływ na napędy tylko w trybie przewietrzania.

Podstawowe cechy centrali MCR 9705-15A:
   - zdalne uruchomienie urządzeń systemu oddymiania sygnałem z centrali sygnalizacji pożaru
   - wyzwalanie ręczne z przycisków alarmowych
   - wyzwalanie automatyczne z czujek dymowych konwencjonalnych (termicznych lub optycznych)
   - prezentacja stanu centrali za pomocą diod na płycie czołowej i brzęczyka
   - współpraca z ręcznym przyciskiem oddymiania mcr RPO-1 oraz ROP
   - przekazanie informacji o alarmowym uruchomieniu centrali (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o uszkodzeniu i zaniku napięcia (styk NC/NO i dioda LED na przycisku alarmowym RPO-1)
   - przekazanie informacji o otwarciu klap (styk NC/NO)
   - dozorowanie stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali
   - ręczne otwieranie klap oddymiających do wentylacji obiektów w czasie normalnej eksploatacji (bez wywoływania stanu alarmowego, oddzielnie dla każdej grupy)
   - możliwość automatycznego zamknięcia uchylonych do wentylacji klap w przypadku opadów deszczu lub silnego wiatru - na sygnał z centrali automatyki pogodowej (nie ma wpływu na pracę alarmową)
   - napięcie robocze na wyjściu centrali: 24 V=,
   - obciążalność wyjścia prądowego 3 x 5 A

Budowa centrali MCR 9705-15A:
   - obudowa do montażu natynkowego IP54 zawierająca obwody elektroniczne
   - diody świecące do sygnalizacji: zasilania, stanu alarmu, stanu uszkodzenia, stanu gotowości, otwarcia klap dymowych
   - akumulatory zapewniające 72h czuwania centrali mcr 9705 bez zasilania sieciowego
   - przycisk kasowania alarmu wewnątrz obudowy

Wyposażenie:
Centrala MCR 9705-15A dostarczana jest w stalowej obudowie z kompletem akumulatorów. Pozostałe elementy systemu należy dokupić: czujka dymu z gniazdem, ręczny przycisk oddymiania, siłownik, centrala pogodowa z czujnikiem wiatru i deszczu.


Poniżej zamieszczamy przykładowy schemat połączeń centrali oddymiania Mercor MCR 9705-15A

MCR 9705 schemat
Obudowastalowa
Typ montażunatynkowo
Wyjścia3 wyjścia do siłowników 24V 5A, 3 dodatkowe wyjścia przekaźnikowe maks. 100mA 24V (sygnalizacja alarmu, uszkodzenia, otwarcia)
Wejścia3 linie czujek (maks. 8 lub 10 na każdej linii), wejście sterujące z przycisków RPO (3 linie po 4), wejście przewietrzania LT, wejście automatyki wiatr/deszcz, wejście alarmu zewnętrznego
ProducentMercor
Typ urządzeniacentrala oddymiania
Maksymalny akumulator6x 3,2Ah
Zasilanie230V
Temperatura pracy-5 do +50 st.C
Klasa szczelności IPIP 54
W zestawieakumulatory
CertyfikatyDeklaracja Zgodności 005/HO/06, Certyfikat Zgodności CNBOP nr 2549/2007, Aprobata Techniczna CNBOP nr AT-0401-0158/2007/2012
Gwarancja1 rok
Przykładowe zastosowanieoddymianie klatki schodowej
Uwagiwymaga dokupienia ręcznego przycisku oddymiania, czujki dymu z gniazdem, siłownika, opcjonalnie przycisku przewietrzania i centrali pogodowej
